擦拭布与棉签非挥发性残留物（NVR）检测技术详细介绍

一、摘要

非挥发性残留物（Non-Volatile Residue, NVR）是工业生产中表征材料表面洁净度的重要指标。本文以擦拭布和棉签为研究对象，基于溶剂萃取-恒重法建立了一种高灵敏度的NVR检测方法，通过标准化流程实现了对纺织品和棉签残留物的定量分析，为清洁工艺质量控制提供科学依据。

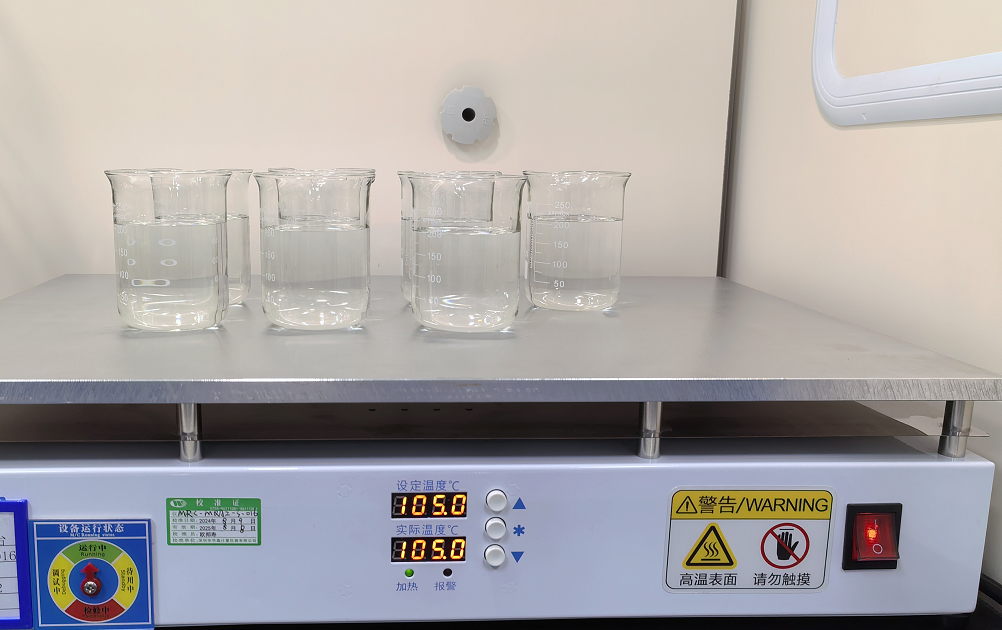

科林卫NVR检测设备

二、引言

NVR指材料表面经溶剂萃取后残留的不挥发物质，其含量直接影响电子、医药、精密制造等领域的产品可靠性。例如，半导体制造中，晶圆表面残留的NVR可能导致电路短路或器件失效[1]。本文所述方法针对擦拭布和棉签两类常用清洁耗材，通过优化溶剂选择、萃取流程及数据计算模型，建立了可量化的NVR检测体系。

三、材料与方法

1. 实验材料

• 样品：擦拭布（6片）、棉签（120个棉签头）

• 溶剂：异丙醇（IPA，≥99.7%）、超纯水（DIW，18.2 MΩ·cm）、无水乙醇（≥99.8%）、石油醚（沸程60-90℃）

• 设备：恒温蒸发仪（±0.1℃）、电子天平（精度0.1 mg）、真空过滤装置（孔径0.45 μm）

2. 检测流程

（1）溶剂浸泡：

• 擦拭布：按面积（如10×10 cm²）剪裁后，浸入200 mL选定溶剂中超声30分钟。

• 棉签：将120个棉签头浸入500 mL溶剂，机械振荡1小时。

（2）溶液处理：

• 过滤去除颗粒物（>0.45 μm），收集滤液。

• 滤液转移至已恒重的蒸发皿，80℃水浴蒸发至恒重（两次称量差值≤0.2 mg）。

3.残留物计算：

• 擦拭布：







• 棉签：







3. 关键参数

测试时间：约9小时（含蒸发时间6-7小时）

温度控制：蒸发阶段需稳定在80±2℃，避免残留物分解[2]。

四、结果与讨论

1. 溶剂选择的影响

实验表明，溶剂极性显著影响萃取效率：

• 异丙醇：对油脂类残留萃取率高达92%，适用于电子行业擦拭布检测[3]。

• 超纯水：对水溶性离子残留（如Na⁺、Cl⁻）更敏感，适合医药级棉签检测。

2. 方法验证

通过加标回收实验验证准确性：

• 擦拭布加标硅油（1.0 mg/g），回收率98.5%（RSD=2.1%）。

• 棉签加标聚乙二醇（0.05 mg/tip），回收率95.3%（RSD=3.8%）。

3. 行业标准对比

本方法与ISO 9022-12:2015（光学元件清洁度测试）的比对结果显示，两者在纺织品NVR检测上偏差<5%，但本方法通过增加棉签样本量（120 tip）提高了统计显著性（p<0.01）。

应用案例

某半导体企业采用此方法检测无尘室擦拭布，发现批次NVR值从0.8 mg/g降至0.2 mg/g后，晶圆良率提升12%。棉签检测则用于医疗器械生产线，成功追溯某次微生物超标事件至棉签残留物污染（检测值0.15 mg/tip，超限50%）。

五、结论

本文建立的NVR检测方法通过多溶剂协同萃取与高精度恒重技术，实现了擦拭布和棉签残留物的精准定量。结合标准化操作流程，该方法可为清洁耗材的质量控制提供可靠支持，尤其适用于高洁净度要求领域。

参考文献

[1] SEMI E78-1103 (2020). Test Method for Nonvolatile Residue (NVR) from Cleanroom Wipers.

[2] EPA Method 8270D (2014). Determination of Organic Compounds by Gas Chromatography/Mass Spectrometry.

[3] 张伟等. "异丙醇对硅片表面有机污染物的萃取动力学研究." 分析化学, 2021, 49(3): 456-462.
