半导体无尘布是洁净室环境中用于精密清洁的重要耗材之一，广泛应用于半导体制造、液晶面板、光电显示、精密电子及医药等高洁净度要求的行业。其核心功能是在不引入额外污染的前提下，高效去除微粒、液体残留及有机污染物，从而保障生产环境与产品质量的稳定性。科林卫是国内专业的半导体无尘布生产厂家，下面我们给大家详细分析下半导体无尘布的一些知识。
半导体无尘布通常采用高纯度聚酯纤维或超细纤维制成，部分高端产品会使用复合纤维结构以提升吸附能力与擦拭效率。其织造方式多为连续长丝双编织，能够有效减少纤维脱落，降低二次污染风险。此外，布边通常采用激光切割或超声波封边工艺，以避免传统裁剪带来的毛边和颗粒释放。
根据使用环境的不同，无尘布会按照洁净室等级进行分类。关键性能指标包括：
颗粒释放量：衡量擦拭过程中产生的微粒数量，是评价无尘布洁净度的核心指标。
吸液能力：包括吸水率和吸液速度，直接影响清洁效率。
离子残留：如Na⁺、Cl⁻等离子含量，过高会影响半导体器件性能。
非挥发残留（NVR）：反映有机污染物残留情况。
耐溶剂性：需兼容IPA（异丙醇）、DI水等常用清洗剂。
高等级无尘布在生产过程中需经过严格的后处理流程，包括超纯水清洗、洁净室烘干及真空包装。整个流程通常在ISO Class 4或更高等级洁净环境中完成，以确保产品出厂前的低污染水平。此外，部分产品还会进行防静电处理，以适应对静电敏感的半导体制造工艺。
在半导体行业中，无尘布主要用于以下场景：
晶圆表面清洁
光刻设备及腔体维护

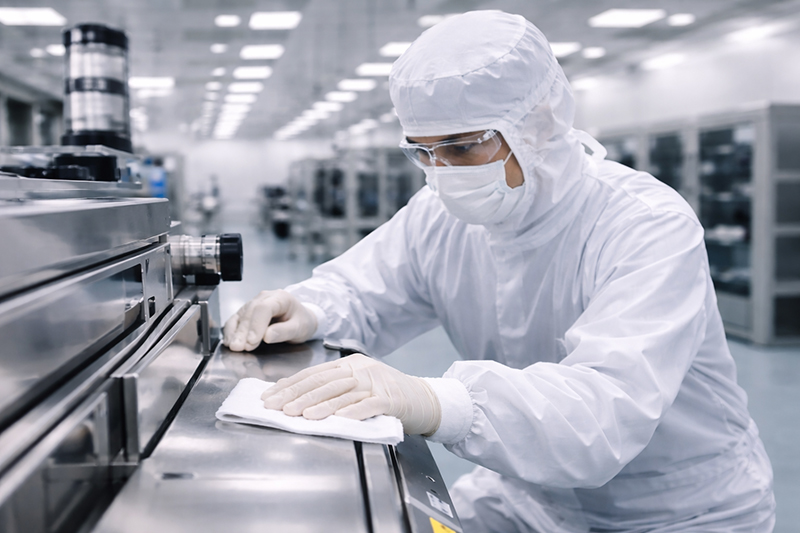

精密仪器表面擦拭
化学品溢出处理
洁净室日常维护
不同应用场景对无尘布的要求有所差异，例如晶圆清洁更强调低颗粒与低离子，而设备维护则更关注耐磨性与吸液能力。
在选型时，应结合洁净等级、工艺要求及所用溶剂进行匹配。同时，在使用过程中需注意：
配合洁净手套使用，避免人为污染
避免重复使用（尤其在高等级洁净区）
按规定存储于洁净包装中，防止环境暴露
严格按照SOP（标准操作流程）进行擦拭
随着先进制程不断推进，对洁净控制提出了更高要求。未来无尘布的发展将集中在超低颗粒释放、纳米级污染控制以及智能化洁净耗材等方向。同时，环保型材料与可持续生产工艺也将成为行业关注重点。综上，半导体无尘布不仅是基础耗材，更是影响良率与制程稳定性的关键因素之一。在高端制造环境中，其性能与品质直接关系到整个产业链的可靠性与竞争力。
